Android 開発環境構築 ステップ・バイ・ステップ (3) 実機でデバッグ(ADBドライバのインストール)

に続いて、Eclipse から実機デバッグを行う準備をステップ・バイ・ステップで。

Android 端末の設定

端末側で、以下の設定を行い、Windows PC に接続し、ドライバーをインストールする。

Android 端末は、X06HT Desire の例。

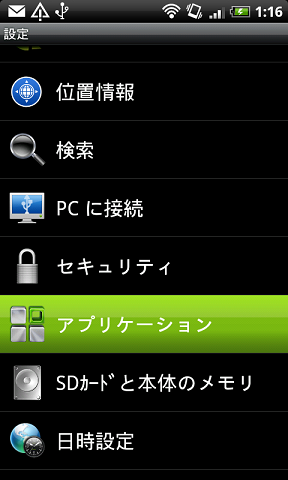

設定 - アプリケーション を選択

application

不明な提供元 のチェックを ON に

デバッグ用にアプリケーションをインストールする必要があるので、「不明な提供元」のチェックをONにし、「開発」をタップする。

dev

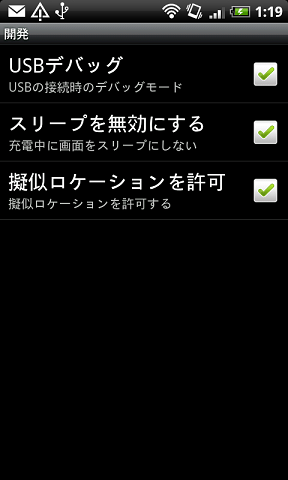

以下、必要なチェックをONに

  • USBデバッグ ・・・ ON にする。これにより、USBストレージとしてではなく、Android 端末としてPCに認識される。
  • スリープを無効にする ・・・ USB接続している間(要するにデバッグ中)は、スリープしないように設定
  • 疑似ロケーションを許可 ・・・ デバッグ用の位置情報を設定可能にする・・・のだろうなぁ(未調査)

settings

Windows XP にて、ドライバーのインストール

http://developer.android.com/sdk/win-usb.html

Android 端末を上記設定にして、接続すると、ハードウェアの追加ウィザードが立ち上がる。

立ち上がらない場合は、コントロールパネルから「ハードウェアの追加」を選択すればよい。

「いいえ、今回は接続しません」 を選択し、次へ

android_inst50

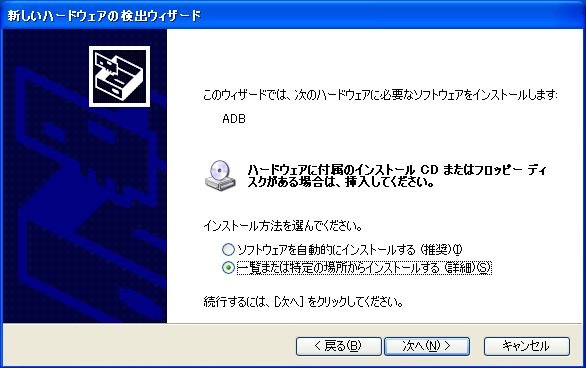

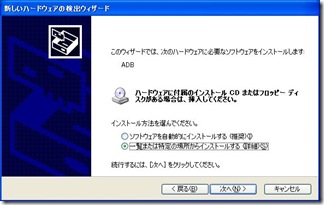

「一覧または特定の場所からインストールする」を選択し、次へ

android_inst51

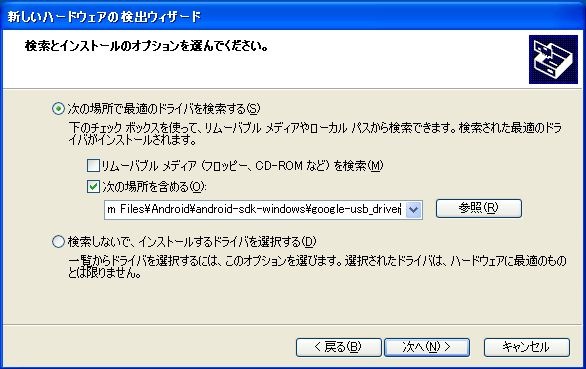

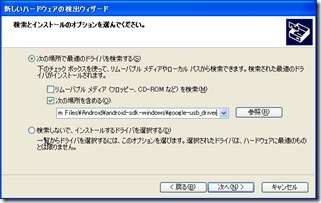

「リムーバブルメディア を検索」チェックを外し、「次の場所を含める」にチェック、Android 開発環境構築 ステップ・バイ・ステップ (2) ~ Android SDKのインストールと エミュレータの作成 で、Android SDK をインストールしたパス配下の、google-usb_driver を選択し、次へ

※ Android SDK のインストール時に、適切にGoogle が提供するツールキットをインストールしておく必要がある。

C:\Program Files\Android\android-sdk-windows\google-usb_driver

android_inst52

ADBドライバをインストールできない場合の対処(X06HT)

X06HT だと、「このハードウェアをインストールできません」となってしまう。

Android (X06HT Desire) Windows XP にてADBドライバを認識しない(実機デバッグできない)場合の対応

android_inst53

C:\Program Files\Android\android-sdk-windows\google-usb_driver\android_winusb.inf ファイルをテキストエディタで開き、CPUのタイプに合わせて、[Google.NTx86] x86 プロセッサまたは、[Google.NTamd64] amd64プロセッサセクション等の下に下記を追記し、再度インストールを行う。

ダイアログを閉じてしまったりしたら、コントロールパネル - ハードウェアの追加 から、ウィザードに従って進めるとまた出てくる。

android_inst54

;
; HTC Desire
%SingleAdbInterface%        = USB_Install, USB\VID_0BB4&PID_0C87
%CompositeAdbInterface%     = USB_Install, USB\VID_0BB4&PID_0C87&MI_01

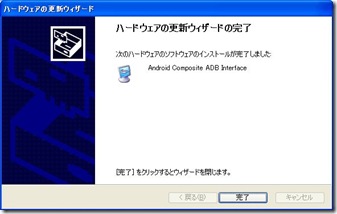

インストール完了

android_inst55

ADBドライバをインストールできない場合の対処法の想像(X06HT以外)

ちなみに、X06HT Desire についての解決法は、「HTC desire 実機デバッグ」を参考にさせていただいたが、上記android_winusb.inf に追記した内容は、見る限り、USBデバイスの

VID_ベンダID&PID_プロダクトID

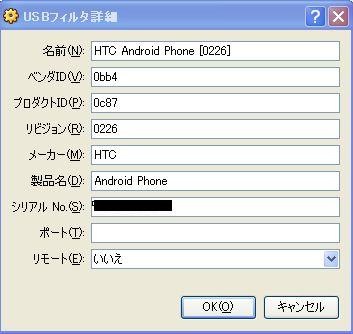

のようだ。今回、VirtualBox を使って、USB設定のフィルタ編集にて内容を確認した。

android_inst56

この情報を得ることができれば(VirtualBoxをいちいち使わなくても良い方法もあるだろう)、インストールファイルに情報が記述されていない端末でも、上記X06HT のように、エントリーを作成し、インストールすることができそうな感じ(試しようがないので、想像)

ちなみに、Windows 7 へのインストール は、Android 実機(X06HT Desire)やっと入手!実機デバッグを試す を参照

Eclipse から 実機を参照する

Eclipse を立ち上げて、メニュー - ウィンドウ - ビューの表示 - その他 から、「Devices」 を選択して、OK とする。

android_inst57

端末が認識されている。

android_inst58

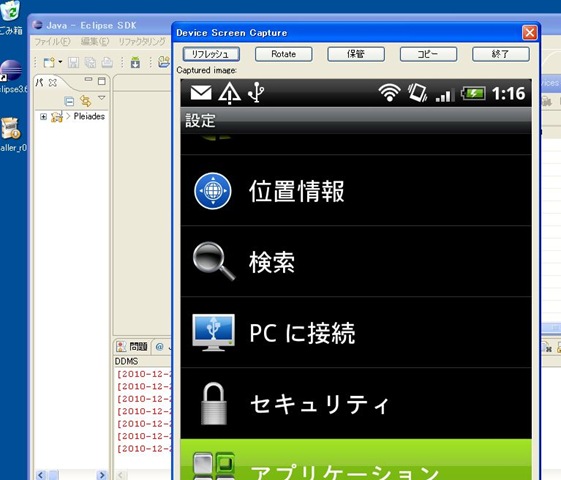

ちなみに、右上のアイコンを押すと、端末のスクリーンショットがとれる

android_inst59

android_inst60

これで、実機デバッグするための準備が整った。

Follow me!

Android 開発環境構築 ステップ・バイ・ステップ (3) 実機でデバッグ(ADBドライバのインストール)” に対して1件のコメントがあります。

  1. piroto より:

    追記
    Android SDK Manager から、Extras パッケージの Google USB Driverをインストールすると、Android\android-sdk\extras\google\usb_driver\android_winusb.inf が作成されるように変わったようだ。
